产品说明

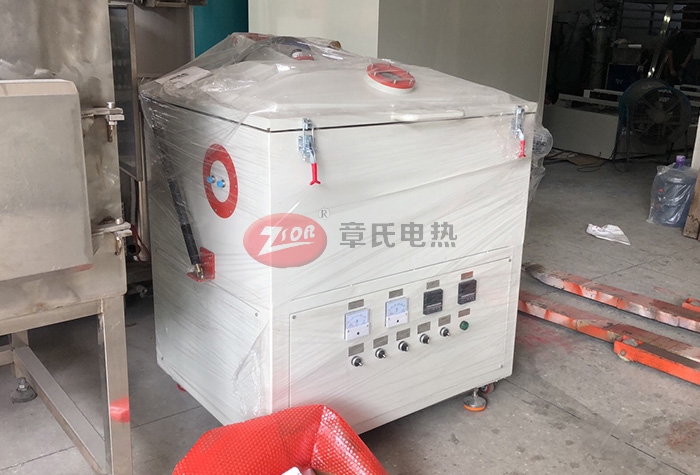

真空退火电阻炉（以下简称电炉）主要供各种工件在少无氧化气氛中回火、退火之用。
l 本电炉结构主要由炉体、炉胆、炉盖及抽真空装置和温控系统组成。
l 炉体外壳由型钢及钢板焊接而成，内用硅酸铝耐火纤维模块、超轻质高铝泡沫砖砌筑成炉膛.。
l 波纹带状加热元件通过高铝瓷钉固定于炉衬棉上。
l 炉膛内有一耐热板密焊而成的炉胆，被处理工件安放在炉胆内。
l 在炉盖上装有通风机，用来强制气流循环，以使炉内温度和气体均匀。
l 炉盖与炉胆口法兰密封连接，炉盖上连接真空装置。
l 温控系统采用ＰＩＤ可编程控制，具有超温报警，故障自诊断等功能。
产品型号规格
ZS-20*20*30
ZS-30*30*50
ZS-45*40*67
ZS-60*60*90
加热功率(KW)365785150
装炉量(kg)50100200500
有效加热区(mm)
200*200*300
300*300*500
450*400*670
600*600*900
极限真空度(Pa)1.33*10-16.67*10-31.33*10-16.67*10-31.33*10-16.67*10-31.33*10-16.67*10-3
最高温度(℃)1350135013501350
炉温均匀性(℃)±5±5±5±5
压升率(Pa/h)≤0.67≤0.67≤0.67≤0.67
产品型号规格 | ZS-20*20*30 | ZS-30*30*50 | ZS-45*40*67
| ZS-60*60*90
|
加热功率(KW) | 36 | 57 | 85 | 150 |
装炉量(kg) | 50 | 100 | 200 | 500 |
有效加热区(mm)
| 200*200*300 | 300*300*500 | 450*400*670 | 600*600*900 |
极限真空度(Pa) | 1.33*10-16.67*10-3 | 1.33*10-16.67*10-3 | 1.33*10-16.67*10-3 | 1.33*10-16.67*10-3 |
最高温度(℃) | 1350 | 1350 | 1350 | 1350 |
炉温均匀性(℃) | ±5 | ±5 | ±5 | ±5 |
压升率(Pa/h) | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 |
